自动控制保护器 SFH 30A

产品名称
详细介绍:

厚度仅有1.15mm, 适合于动力设备及高输出设备等装置。

型号:SFH-1230 / SFH-1430 / SFH-2030 / SFH-3030 / SFH-4030 / SFH-5030

产品特性:作为能对应表面贴装(SMT)生产的产品,可以达到额定电流30A的规格。

                      最多可支持14串电池组的产品。

                      用于对锂电池进行过充电(过电压)及过电流保护。

                      发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。

                      保险丝正下方配置加热电阻器,可使保险丝迅速切断。


    规格

    型号SFH-1230SFH-1430SFH-2030SFH-3030SFH-4030SFH-5030
    电池组串数3 串4 串5 串7 串9~10 串13~14 串
    额定电流(A)30
    更大额定电压 (VDC)62
    更大阻断电流 (A)80
    动作电压范围 (V)9.90 ~ 13.5013.40 ~ 18.4017.10 ~ 23.5023.00 ~ 31.5034.20 ~ 46.9049.00 ~ 62.00
    加热器电阻 (Ω)4.20 ~ 7.007.70 ~ 12.9012.60 ~ 21.0022.60 ~ 37.7063.75 ~ 86.25130.05 ~ 175.95
    保险丝组件电阻 (mΩ)1.3

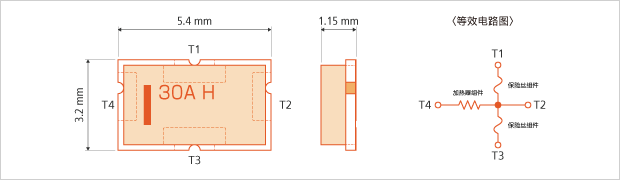

    尺寸 (mm)5.4 x 3.2 x 1.15

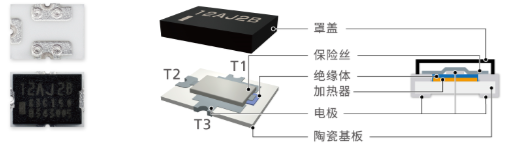

    产品构造




    应用

    适合在笔记本电脑、无绳电动工具、蓄电池、电动助力自行车、电动摩托车、电动汽车等的锂离子电池上使用。
